Motoriser au Mans : la ville dense et ses entrées héritées
Au Mans, motoriser un portail du bâti ancien revient à loger un moteur là où il ne reste guère de place. Les entrées du bâti ancien se sont ouvertes pour des charrettes puis pour des voitures, sans que les murs bougent. Le choix de l’entraînement s’y fait donc autant sur l’encombrement que sur la capacité.

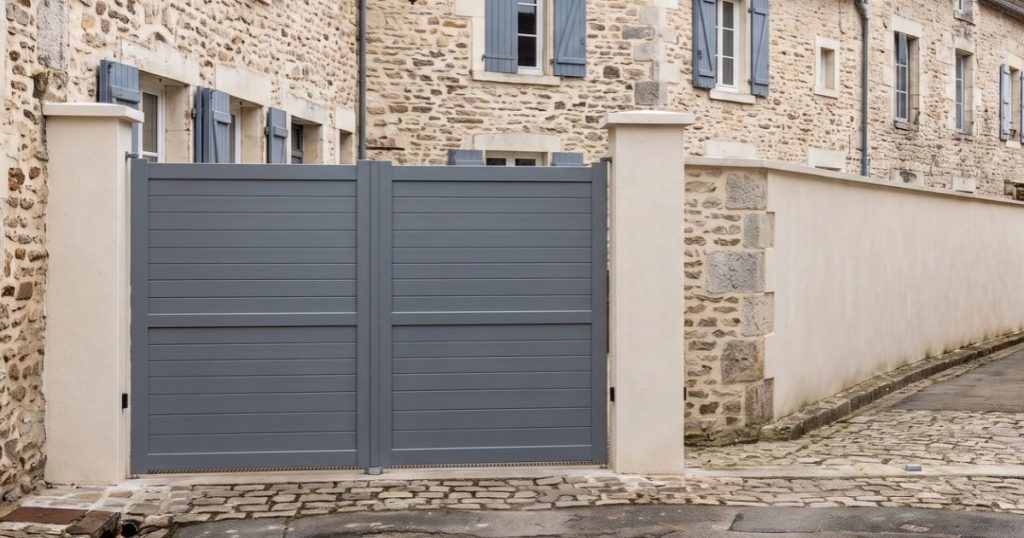

Deux situations coexistent dans la commune. En périphérie, les pavillons des années 1960 à 1980 offrent des entrées dégagées où les entraînements passent sans discussion. Dans les quartiers denses, le passage se compte au centimètre, et une pièce qui dépasse se paie en largeur utile, tous les jours.
Le choix se pose donc dans cet ordre : d’abord ce que le passage mesure, ensuite ce que le vantail pèse, et seulement après quel moteur peut tenir dans ce qui reste. Pris dans l’autre sens, il conduit à retenir un kit qui ne rentre pas une fois sur place.
Kalio Menuiserie fournit et pose des portails aluminium sur mesure depuis Vaiges, à 63 km du Mans par la route. Le tablier tient la classe 5 de résistance au vent selon la norme NF EN 13241+A2, et c’est lui, une fois mesuré et pesé, qui désigne son moteur.
Ce qui pousse le vantail, et la place qu’il faut lui laisser
Les entraînements du catalogue ne se valent pas : chacun porte sa propre limite. La crémaillère nylon entraîne un coulissant, pour un tablier de 400 ou 600 kg selon le kit. Le bras articulé accepte un vantail battant jusqu’à 2 m, la vis sans fin jusqu’à 2,50 m, et la motorisation intégrée aux montants jusqu’à 3,60 m entre piliers pour 1,70 m de haut. Le catalogue porte aussi une motorisation à vérins, donnée pour un vantail jusqu’à 500 kg, et une version à grande ouverture 130 pour deux vantaux.
| Entraînement | Portail | Limite | Effort annoncé |
|---|---|---|---|
| Crémaillère nylon | Coulissant | tablier de 400 ou 600 kg selon le kit | 11 à 12 m/min |
| Bras articulé | Battant | vantail jusqu’à 2 m | 1 200 N |
| Vis sans fin | Battant | vantail jusqu’à 2,50 m | 150 Nm |
| Intégrée aux montants | Battant | 3,60 m entre piliers, 1,70 m de haut | Non communiqué |
Côté coulissant, la crémaillère n’est qu’une pièce d’un ensemble. Le tablier roule sur un double galet nylon monté sur roulement à billes, court le long d’un rail aluminium anodisé, se guide par une roulette nylon et s’arrête sur une butée au sol. La crémaillère elle-même passe sous un cache.
Ces limites se lisent par vantail, jamais par passage. Et le coulissant ajoute une contrainte que le battant n’a pas : il lui faut une zone de refoulement au moins égale à la largeur du passage, plus une queue de portail de 200 mm. En ville, cette longueur latérale manque plus souvent que le recul.
Le bras qui dépasse dans le passage, et celui qui ne dépasse pas
Un moteur de portail battant n’est pas seulement une puissance, c’est aussi un volume posé quelque part. Le bras articulé se fixe sur le pilier et rejoint le vantail par un bras coudé : ce bras vit dans l’espace compris entre le support et le tablier, et il y reste, portail ouvert comme fermé.
La vis sans fin travaille autrement. Elle s’allonge le long du vantail au lieu de s’articuler, et son encombrement se lit dans la longueur plutôt que dans le débattement. Sur une entrée large, la différence ne se remarque pas. Sur un passage compté, elle décide.
Le coulissant se comporte encore autrement. Son tablier s’efface le long de la clôture et rend le passage en entier, mais il réclame cette longueur latérale en permanence. Un battant rend le passage dès qu’il est ouvert, à ceci près que son moteur, lui, ne s’efface jamais.
Trois façons de rendre le passage au véhicule
Trois réponses existent, et elles se tranchent au relevé. Déplacer le point de fixation vers l’extérieur du pilier, quand la maçonnerie le permet. Choisir un entraînement qui ne vit pas dans le passage. Ou revoir la largeur du tablier pour récupérer ce que le bras occupe, en acceptant de perdre ailleurs ce qu’on gagne là.
Où loge le moteur quand le passage ne peut rien céder

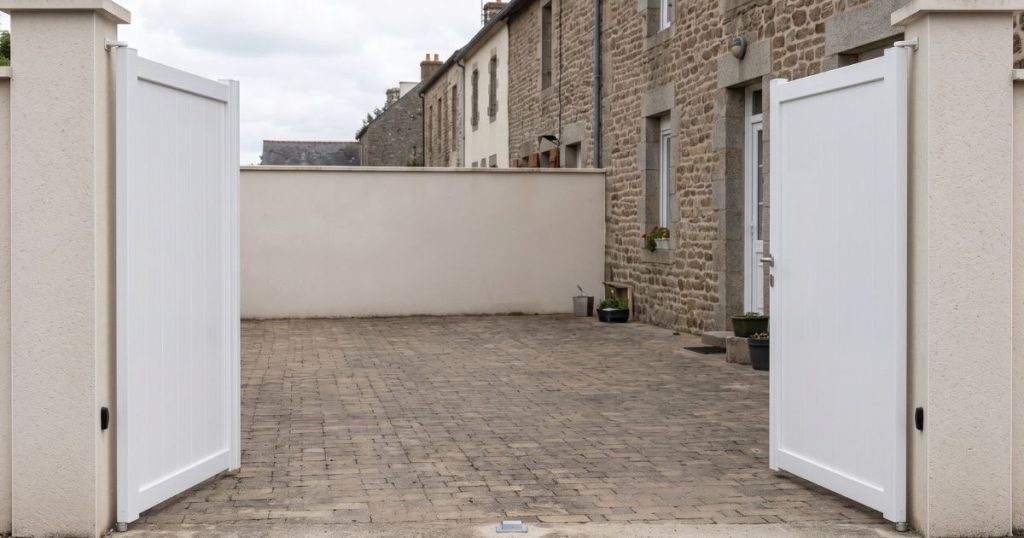

Une réponse existe pour les entrées qui ne peuvent rien céder : la motorisation intégrée aux montants. Le moteur est logé dans le montant du vantail lui-même, et non dans un caisson coulé dans le sol. Rien ne vient s’interposer entre le pilier et le tablier, ni en position ouverte, ni en position fermée.
Le montant qui contient son propre moteur
Cette solution a ses bornes, et elles sont dimensionnelles plutôt que mécaniques : jusqu’à 3,60 m entre piliers et 1,70 m de haut. Aucun effort n’est publié pour cet entraînement, là où le bras articulé annonce 1 200 N et la vis sans fin 150 Nm.
Une valeur absente ne se reconstitue pas à partir des autres. Le dimensionnement se fait donc sur les cotes publiées et sur la masse réelle du tablier, relevée sur place. Un remplissage plein ajoute 7,6 kg/m² par rapport à un barreaudage, et sur un grand vantail cet écart suffit à changer la réponse.
La crémaillére du coulissant, le bras articulé et la vis sans fin se raccordent en 230 V, 50 Hz. Les indices de protection diffèrent selon le modèle : IP44 pour la crémaillère du coulissant, IP54 pour le bras articulé, IPX4 pour la vis sans fin. Les plages de température vont de -20 à +55 °C pour le premier, de -20 à +70 °C pour les deux autres.
La motorisation intégrée ne dispense donc de rien côté électricité : elle change l’endroit où le moteur loge, pas la nécessité de l’alimenter. L’arrivée se prépare au moment où le sol est ouvert pour autre chose, et pas une fois l’allée refaite.
Les cellules et le feu arrivent montés
L’équipement de sécurité arrive avec le kit et ne se commande pas à part. Aucune de ces pièces ne figure en option sur le devis, et un portail motorisé livré sans elles ne serait pas moins cher, il serait incomplet.
- Deux télécommandes 4 voies 868 MHz
- Une paire de photocellules
- Un feu LED
- Un encodeur de fin de course
- L’ouverture partielle et le ralentissement en fin de course
- Le déverrouillage manuel intérieur
Les photocellules encadrent le passage et coupent le mouvement dès que le faisceau est interrompu. L’encodeur, lui, suit la position du vantail et arrête le moteur quand la course rencontre une résistance anormale. Deux sécurités distinctes, l’une optique et l’autre mécanique, qui ne se remplacent pas l’une l’autre.
Le déverrouillage manuel intérieur mérite d’être repéré avant d’en avoir besoin : il libère le vantail de son entraînement et rend la manœuvre à la main. Le feu LED, lui, signale le mouvement à qui approche de l’entrée, et c’est sa seule fonction : il n’éclaire pas l’allée.
Un aller-retour en mairie avant la commande
Un portail est traité comme une clôture au sens du code de l’urbanisme, et selon le secteur une déclaration préalable de travaux peut être due : le service urbanisme de la commune le confirme pour une adresse. La question se pose avant la commande, pas à la livraison.
Une fois l’autorisation notifiée, l’affichage sur le terrain commence et tient deux mois au minimum, même quand la pose ne dure qu’une journée. Le panneau mesure au moins 80 cm de côté, il se lit depuis la voie publique, et il peut être fixé sur la clôture elle-même.
Le calendrier compte parce qu’un portail est fabriqué à la cote relevée : il ne se reprend pas et ne se revend pas. La démarche se lance donc quand les cotes sont arrêtées, et la fabrication part une fois la réponse connue.
Combien revient une motorisation posée au Mans
La motorisation ajoutée en supplément coûte 800 € à 1 800 € au Mans, équipement de série compris. Sur un portail neuf, elle est déjà comprise dans les fourchettes posées : 1 800 € à 4 500 € pour un battant aluminium, 2 500 € à 6 500 € pour un coulissant, sur un passage de 3 m à 3,50 m.
| Poste | Montant |
|---|---|
| Motorisation en supplément | 800 € à 1 800 € |
| Portail battant posé, motorisation comprise | 1 800 € à 4 500 € |
| Portail coulissant posé, motorisation comprise | 2 500 € à 6 500 € |
Mille euros séparent les deux bornes
Sur la ligne de la motorisation, 1 000 € séparent le bas du haut de la grille. Cet écart vaut pour cette ligne et pour elle seule : il ne se reporte ni sur le battant posé ni sur le coulissant posé, dont les bornes ne s’écartent pas du même montant.
Trois choses déplacent le montant à l’intérieur des bornes : la largeur du vantail, qui commande l’entraînement ; le remplissage, qui commande la masse ; et la longueur d’alimentation à tirer jusqu’à l’entrée. Un portail ne se chiffre jamais au mètre linéaire, et c’est le devis qui tranche après un relevé sur site.
Vos questions fréquentes
Oui, et c’est surtout une question d’organisation du jour de pose. Le véhicule doit approcher de l’entrée pour décharger un tablier qui ne se porte pas à bout de bras, et une rue où l’arrêt est interdit se prépare avec la commune. Ce point se relève au métré, en même temps que les cotes : c’est lui qui décide de l’heure d’intervention et parfois du sens dans lequel le chantier se déroule.
Le bras ne mange pas la largeur entre piliers, mais il occupe l’espace entre le pilier et le vantail, et il y reste en permanence. Sur une entrée confortable, cela ne change rien. Sur un passage compté, la question se pose vraiment, et deux réponses existent : avancer le point de fixation quand la maçonnerie le permet, ou retenir la motorisation intégrée aux montants, dont le moteur loge dans le vantail.
Oui. La télécommande fournie avec le kit agit des deux côtés du portail, et rien n’impose de sortir pour commander l’ouverture. Le déverrouillage manuel intérieur, lui aussi livré de série, se manœuvre depuis la propriété. Ce qui se décide au relevé, c’est l’emplacement du moteur et le cheminement depuis la maison, pas la possibilité d’ouvrir de l’intérieur.
Dans les montants du portail. La motorisation intégrée ne dépasse ni dans le passage ni dans le débattement, ce qui la rend utilisable là où un bras articulé mordrait sur la largeur utile. Elle a ses bornes, dimensionnelles plutôt que mécaniques : 3,60 m entre piliers et 1,70 m de hauteur. Au-delà, il faut revenir à un entraînement extérieur.
Le service urbanisme de la commune confirme le régime applicable à une adresse, et c’est la seule réponse qui engage. Un portail est traité comme une clôture au sens du code de l’urbanisme : selon le secteur, une déclaration préalable peut être due. La question se pose avant la commande, puisque le portail se fabrique ensuite à la cote.
Faire motoriser votre portail au Mans
Motoriser ne répare pas. Un vantail qui frotte ou dont la ferrure a pris du jeu verra ses défauts amplifiés par un moteur qui pousse à chaque cycle, et l’encodeur finira par lire cet effort comme un obstacle.
Nous venons au Mans vérifier l’état de l’ouvrage avant toute chose, gratuitement. Nous relevons ensuite le passage, le poids du tablier et le trajet possible du courant jusqu’au coffret.
Le devis présente l’entraînement adapté à votre portail aluminium, l’équipement fourni avec, les travaux électriques, la pose et la mise en service. Si un remplacement se justifie davantage qu’une motorisation, nous vous le disons.
Un appel au 07 81 68 83 94 suffit, du lundi au vendredi de 9h à 18h. Devis gratuit sous 48h. La demande de devis en ligne reste ouverte en dehors de ces horaires.
