Panne de portail motorisé : le diagnostic méthodique

Ce qui tombe en panne n’est presque jamais le moteur

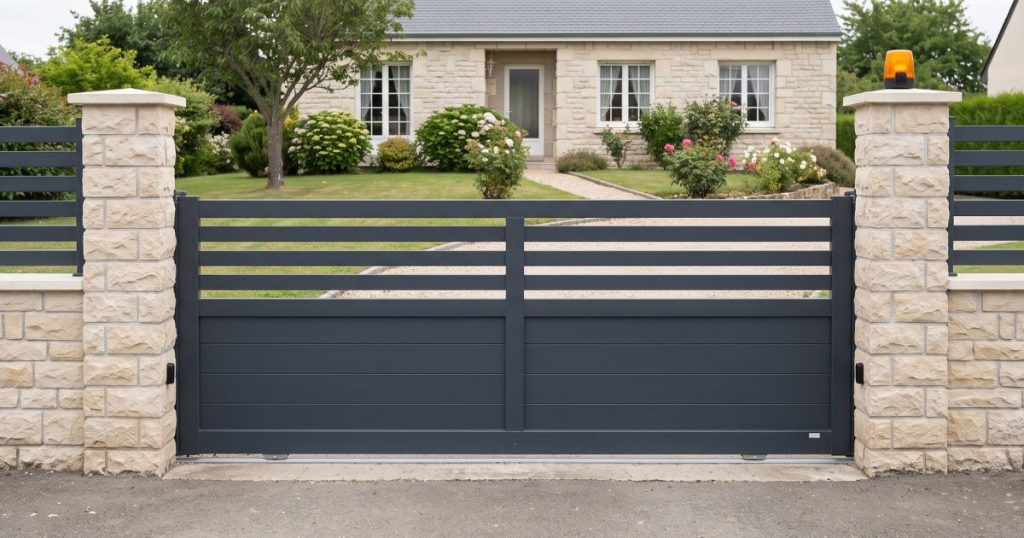

Un portail motorisé qui ne répond plus donne l’impression d’un moteur mort. C’est presque toujours faux, et c’est la première chose à savoir avant d’ouvrir quoi que ce soit. Une motorisation n’est pas un appareil, c’est une chaîne : une commande envoie un ordre, une alimentation le rend possible, des sécurités autorisent ou interdisent le mouvement, une mécanique le transmet, et le moteur ne fait qu’obéir au bout.

Le moteur est le maillon le plus robuste de cette chaîne, et le plus cher à remplacer. Les maillons qui lâchent en premier sont ceux qui sont exposés : une pile de télécommande, une cellule que la pluie a salie, un réglage déplacé, un obstacle que personne n’a vu. Aucun de ces défauts ne se voit dans le moteur, et tous se manifestent de la même façon : le portail ne bouge plus.

D’où l’intérêt d’une méthode plutôt que d’une intuition. Un diagnostic va du plus fréquent au plus rare, et du plus accessible au plus technique, parce que c’est l’ordre qui coûte le moins de temps. Cette page donne cet ordre pour un portail aluminium motorisé, et elle dit aussi où il s’arrête.

Une précision avant de commencer. Chaque entraînement du catalogue est livré avec des valeurs d’emploi publiées : une capacité en kilogrammes ou en mètres, une plage de température, un indice de protection. Ces valeurs ne servent pas qu’à choisir le matériel le jour de la commande. Elles servent aussi à lire un arrêt, parce qu’une partie des pannes se produit quand l’entrée demande davantage que ce que la fiche annonce.

L’ordre des vérifications, du plus fréquent au plus rare

Avant de toucher au coffret, trois choses se vérifient depuis l’allée, en quelques minutes, et elles couvrent la majorité des arrêts.

• La commande. Une seconde télécommande fonctionne-t-elle ? Tout kit est livré avec 2 télécommandes 4 voies, en 868 MHz, et c’est précisément à cela qu’elles servent le jour d’une panne : si la seconde ouvre, la première est en cause et rien d’autre ne l’est.
• L’alimentation. Le coffret est-il encore alimenté ? Les entraînements dont la tension est publiée le sont en 230 V, au secteur. Un disjoncteur qui a sauté, une prise de jardin hors service, un câble sectionné par une bêche : la motorisation ne distingue pas une coupure d’une panne.
• Le passage. Quelque chose coupe-t-il la course ? Une branche, un gravier sous le rail, un véhicule garé trop près, un objet posé dans l’axe des cellules. Le portail ne signale pas l’obstacle, il refuse de bouger.

Ces trois points partagent une propriété utile : ils se vérifient sans outil et sans démonter quoi que ce soit. Tant qu’ils n’ont pas été écartés, aller plus loin revient à chercher une panne compliquée devant une panne simple.

Le test qui sépare l’électrique du mécanique

Vient ensuite le test le plus informatif de tous, et il ne demande rien d’autre qu’une clé. Déverrouillez la motorisation et poussez le portail à la main. Ce que vous sentez à ce moment-là partage le problème en deux, et la suite du diagnostic n’est pas la même selon la réponse.

Si le portail se déplace librement, la mécanique est saine : le tablier n’est pas coincé, les galets roulent, les gonds tournent. Le défaut est alors du côté de la commande, de l’alimentation ou des sécurités, c’est-à-dire du côté qui se vérifie sans démonter.

S’il résiste, frotte ou refuse d’avancer, c’est l’inverse : le moteur n’a peut-être jamais été en cause, il forçait simplement contre quelque chose. Un point dur au même passage, un vantail qui touche le sol en fin de course, un rail encombré.

Les photocellules, première cause et première fausse piste

Les photocellules sont les pièces les plus souvent en cause et les plus souvent accusées à tort, ce qui n’est pas contradictoire. Une paire de cellules est livrée de série avec chaque kit, posée de part et d’autre du passage, et son travail consiste à stopper le mouvement dès qu’un obstacle coupe le faisceau qui les relie.

C’est un dispositif volontairement simple, et sa simplicité fait sa fiabilité comme sa fragilité. Il ne sait pas distinguer un enfant d’une toile d’araignée : dans les deux cas le faisceau est interrompu, et dans les deux cas le portail s’arrête. Ce comportement n’est pas un défaut, c’est exactement ce qu’on lui demande.

Ce qu’un faisceau coupé provoque, et ce qui le coupe

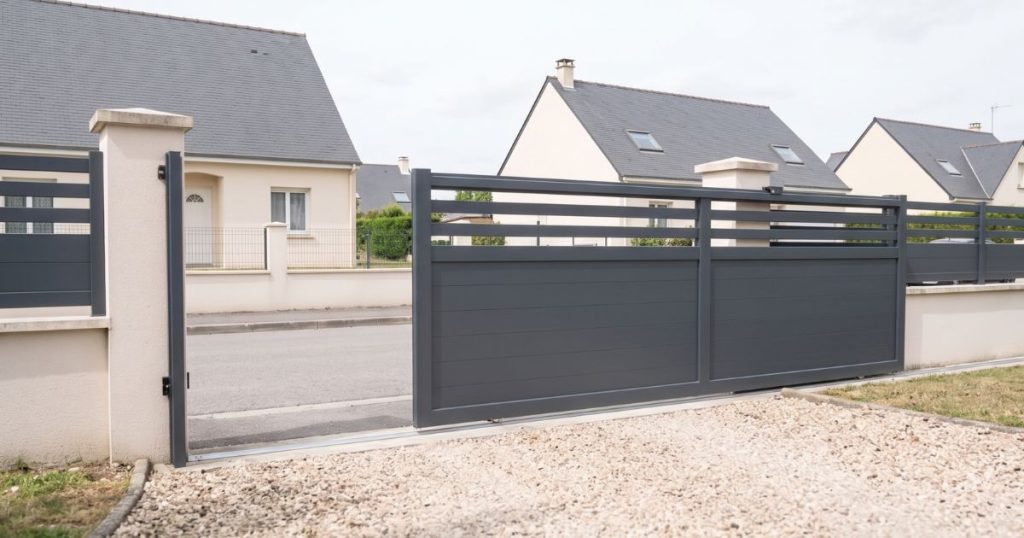

Un faisceau interrompu produit un arrêt, pas un message. Le portail s’immobilise, parfois en cours de course, et rien n’explique pourquoi. La liste de ce qui coupe un faisceau est courte et se parcourt à l’œil nu : une salissure sur la lentille, une toile d’araignée tendue dans l’hiver, un végétal qui a poussé depuis l’été, une cellule que le passage d’un véhicule a désalignée.

Le désalignement est le plus sournois, parce qu’il ne se voit pas. Deux cellules qui ne se regardent plus exactement se comportent comme un obstacle permanent, et le portail refuse de fonctionner sans qu’aucun obstacle ne soit visible. Un nettoyage des deux lentilles et un contrôle de l’aplomb règlent une part notable des arrêts attribués au moteur, et ce sont deux gestes qui ne demandent qu’un chiffon.

Le froid et l’eau figurent sur la fiche, pas dans le diagnostic

Une panne qui arrive en janvier et pas en juillet donne envie d’accuser la saison. Chaque entraînement porte pourtant une plage de température d’emploi et un indice de protection, deux valeurs publiées avant la première manœuvre, qui disent à quelles conditions il est prévu de fonctionner. Elles ne se lisent nulle part sur le portail lui-même, et c’est pour cela qu’on les oublie.

Elles ne sont pas identiques d’un entraînement à l’autre, et l’écart n’est pas décoratif. Une crémaillère de coulissant est donnée de -20 à +55 °C, en IP44, quand un bras articulé va de -20 à +70 °C en IP54 et une vis sans fin de -20 à +70 °C en IPX4. Des valeurs de protection différentes, pour des entraînements posés au même endroit du pays.

Ce que ces valeurs permettent, c’est une comparaison et pas un verdict. On relève ce que l’entrée impose réellement, et on le met en face de ce que la fiche annonce. Quand les conditions restent dans la plage, la température cesse d’être une explication et le diagnostic repart vers la commande, les cellules ou la mécanique, dans l’ordre déjà décrit.

Voici ce que le catalogue publie, entraînement par entraînement.

Entraînement	Ce qu’il accepte	Alimentation, protection et plage
Crémaillère nylon, coulissant	400 ou 600 kg selon le kit, 11 à 12 m/min	230 V, 50 Hz, IP44, -20 à +55 °C
Bras articulé, battant	Vantail jusqu’à 2 m, 1 200 N	230 V, 50 Hz, IP54, -20 à +70 °C
Vis sans fin, battant	Vantail jusqu’à 2,50 m, 150 Nm	230 V, 50 Hz, IPX4, -20 à +70 °C
Intégrée aux montants, battant	Jusqu’à 3,60 m entre piliers, 1,70 m de haut. Effort non communiqué	230 V
À vérins, battant	Vantail jusqu’à 500 kg, 2,6 cm/s, 85 W	Non communiquée
Grande ouverture à 130°, battant deux vantaux	Non communiqué	Non communiquée

Les cellules qui disent « non communiqué » le disent exprès. Le catalogue ne publie ni l’alimentation de la motorisation à vérins, ni l’effort de la motorisation intégrée aux montants, ni les valeurs de la grande ouverture à 130°. Une donnée absente ne se reconstitue pas par ressemblance avec la ligne du dessus : pour celles-là, la réponse se prend au relevé et pas sur une page.

Le déverrouillage manuel, et ce qu’il vous apprend

Le déverrouillage manuel intérieur fait partie de l’équipement de série de chaque kit, au même titre que les cellules ou le feu. Il désolidarise le tablier de son entraînement, ce qui permet de manœuvrer le portail à la main quand la motorisation ne répond plus.

Sa position n’est pas un détail. Il est intérieur, ce qui veut dire qu’on y accède depuis la propriété et non depuis la rue : une entrée dont le portail est le seul passage mérite qu’on sache, avant d’en avoir besoin, comment y entrer autrement. C’est le genre de vérification qui se fait une fois, le jour de la mise en service, et qui ne se refait jamais.

Ce qu’il ne vous apprend pas compte autant. Un portail qui bouge bien à la main ne prouve pas que le moteur est en cause : il prouve seulement que la mécanique est libre. Entre les deux se trouvent l’alimentation, les sécurités, les fins de course et la commande, et le test ne les départage pas. Il élimine une moitié du problème, ce qui est déjà beaucoup, et il ne désigne personne dans l’autre.

Un portail devenu lent ne l’est pas devenu tout seul

Un tablier qui met plus de temps qu’avant est un symptôme difficile à tenir, parce qu’il se compare à un souvenir. La fiche du kit, elle, publie une vitesse : un coulissant entraîné par crémaillère nylon est donné pour 11 à 12 m/min. Une montre suffit à savoir si l’écart est réel, et cette vérification ne demande ni outil ni démontage.

Il existe une lenteur qui n’en est pas une, et elle est prévue. Le ralentissement en fin de course fait partie de l’équipement de série de chaque kit, au même titre que les cellules et le feu. Le tablier freine avant d’arriver, exprès, pour ne pas venir buter. Un portail qui ralentit sur les derniers centimètres fonctionne comme il a été livré ; un portail qui traîne sur toute sa course raconte autre chose.

Cette autre chose se devine mal et se mesure mieux. L’encodeur de fin de course, livré lui aussi de série, mémorise les positions ouverte et fermée. Le réglage de l’effort obéit à la même logique. Ni l’un ni l’autre ne se reprend depuis l’allée : ils se règlent dans le coffret, ce qui les place de l’autre côté de la frontière décrite plus bas.

Côté battant, la fiche publie un effort plutôt qu’une vitesse. Un bras articulé est donné pour 1 200 N, une vis sans fin pour 150 Nm, une motorisation à vérins pour 2,6 cm/s sous 85 W. Ces valeurs ne se comparent pas entre elles : une force, un couple et une vitesse ne mesurent pas la même chose. Elles servent à vérifier qu’un entraînement travaille encore dans ce pour quoi il a été retenu.

Ce qui n’est plus de votre ressort

Le diagnostic décrit jusqu’ici s’arrête à une frontière nette. Tout ce qui suppose d’ouvrir le coffret de commande sort de ce qu’un utilisateur vérifie : la carte électronique, le câblage, les fins de course et l’encodeur qui les mémorise, le réglage de l’effort. Ces éléments se contrôlent sur un appareil sous tension, et une erreur de manipulation y coûte plus cher que la panne d’origine.

Deux symptômes indiquent d’emblée qu’on est de ce côté-là. Un portail qui part puis s’arrête toujours au même point raconte une histoire de fin de course ou d’effort, pas d’obstacle. Un portail qui ne réagit à aucune commande alors que le coffret est alimenté et que rien ne coupe le passage raconte une histoire d’électronique. Dans les deux cas, la suite se fait avec quelqu’un dont c’est le métier.

Une précision qui surprend souvent : aucun texte français n’impose de contrôle périodique sur le portail motorisé d’une maison. L’arrêté du 21 décembre 1993 relatif aux portes et portails automatiques organise bien des vérifications et une maintenance, mais il vise les lieux de travail et ne couvre pas l’habitation. C’est précisément pour cette raison que le diagnostic décrit ici revient d’abord à vous : personne ne passera le faire à date fixe.

Les trois choses à noter avant d’appeler

Ce que vous aurez observé vaut mieux qu’une description générale, et cela fait gagner du temps à tout le monde. Notez d’abord ce que fait le portail exactement : rien du tout, un départ suivi d’un arrêt, un mouvement dans un seul sens. Ces trois comportements ne pointent pas vers les mêmes pièces.

Notez ensuite ce qui a changé juste avant : un orage, une coupure, un coup de gel, une taille de haie, un véhicule qui a touché un pilier. Une panne a presque toujours une veille. Notez enfin le résultat du test manuel, libre ou dur, parce qu’il partage le champ de recherche en deux avant même la première question.

Quand le diagnostic conclut au remplacement

Kalio Menuiserie fournit et pose des portails aluminium sur mesure depuis son atelier de Vaiges, en Mayenne, et intervient en Mayenne, en Ille-et-Vilaine, en Sarthe, en Maine-et-Loire et en Loire-Atlantique.

Quand un diagnostic aboutit à une entrée à reprendre plutôt qu’à un réglage, le relevé sur place mesure l’existant, piliers, clôture qui encadre l’entrée et alimentation déjà en place, et dit ce qui se récupère et ce qui se remplace, avec le reste des aménagements extérieurs. Le devis est gratuit et vous parvient sous 24h. Appelez le 07 81 68 83 94, du lundi au vendredi de 9h à 18h ou passez par notre page de devis portail.
