Sécurité d’un portail motorisé : ce que la norme impose

Une norme d’application volontaire, et pourtant incontournable

Le point de départ surprend souvent. En droit français, les normes sont d’application volontaire, et une norme ne devient obligatoire que si un arrêté ministériel la rend telle. Personne n’est donc tenu, en soi, d’appliquer une norme de sécurité à un portail.

Et pourtant aucun portail motorisé sérieux n’y échappe. La raison tient à un mécanisme indirect : le fabricant qui met son produit sur le marché déclare des performances, et il engage sa responsabilité sur ce qu’il déclare. Suivre la norme est le chemin le plus court pour tenir cet engagement, ce qui la rend contraignante en pratique sans l’être en droit. C’est cette articulation que décrit notre page sur le marquage CE, et que l’on retrouve derrière chaque portail aluminium livré avec ses dispositifs.

La conséquence est plus intéressante que la règle. Puisque la norme n’impose rien directement, ce qu’elle contient ne se lit pas comme une liste d’obligations mais comme une définition : voici ce qu’un portail motorisé doit atteindre, et voici comment on s’en assure.

L’effort de fermeture, la seule grandeur que la norme fait mesurer

La norme de sécurité applicable aux portes et portails motorisés porte un titre qui dit déjà l’essentiel : exigences et méthodes d’essai. Elle ne se contente pas de demander un résultat, elle décrit comment on le constate.

Son architecture le confirme. Deux de ses annexes portent sur la force et toutes deux sont normatives, c’est-à-dire qu’elles font partie de ce qu’il faut respecter et non de ce qu’il est loisible de consulter. L’une traite de la limitation des forces, l’autre de la méthode pour les mesurer. L’exigence et sa vérification sont posées ensemble, dans le même document, au même rang.

C’est ce qui distingue l’effort de tous les autres sujets abordés dans cet article. Un vantail qui rencontre un obstacle exerce une poussée, et cette poussée est une grandeur : elle se mesure, elle se compare, elle se consigne. Rien d’autre dans une installation de portail ne se traite de cette façon.

Un effort se règle, donc il se dérègle

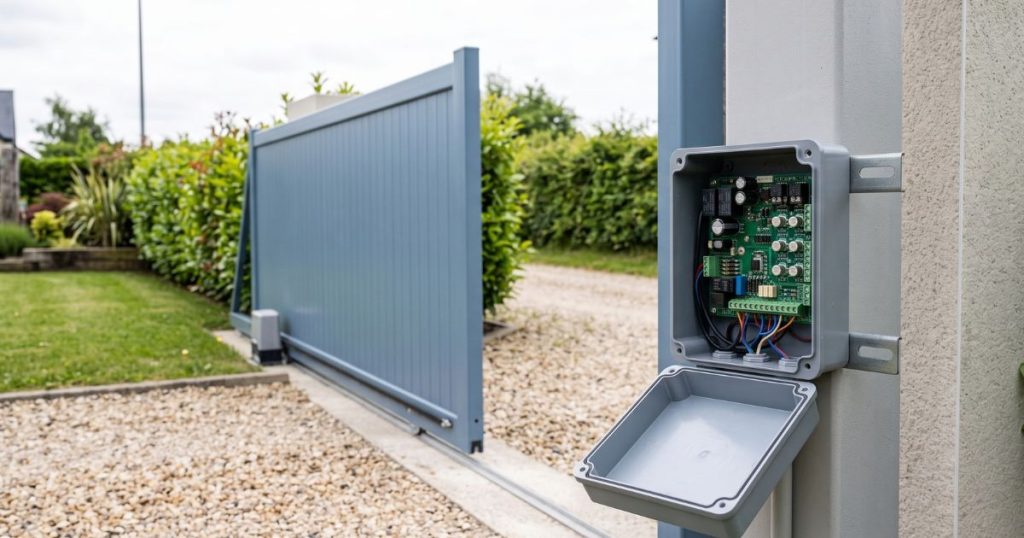

Voilà le point que la liste des équipements ne dira jamais. La force qu’exerce un portail motorisé n’est pas une caractéristique figée du moteur : c’est un paramètre, logé dans le coffret de commande, et il se modifie avec un réglage.

Un portail qui peine en hiver, un vantail qui frotte, une gâche qui résiste : la tentation est d’augmenter la puissance pour que le cycle se termine. Le portail se referme de nouveau, le problème paraît résolu, et la protection qui reposait sur la limitation de cet effort vient de disparaître. La cause mécanique, elle, est toujours là.

Un effort qu’il faut remonter est un symptôme, jamais une solution. Ce qui a changé, ce sont les gonds, le rail, le galet ou la géométrie, et c’est là que se fait la réparation.

La détection de présence est une fonction, la photocellule un moyen

Une troisième annexe normative traite de la détection de présence, et elle est intitulée méthode d’essai. Là encore, le texte ne prescrit pas un objet : il décrit comment éprouver une fonction.

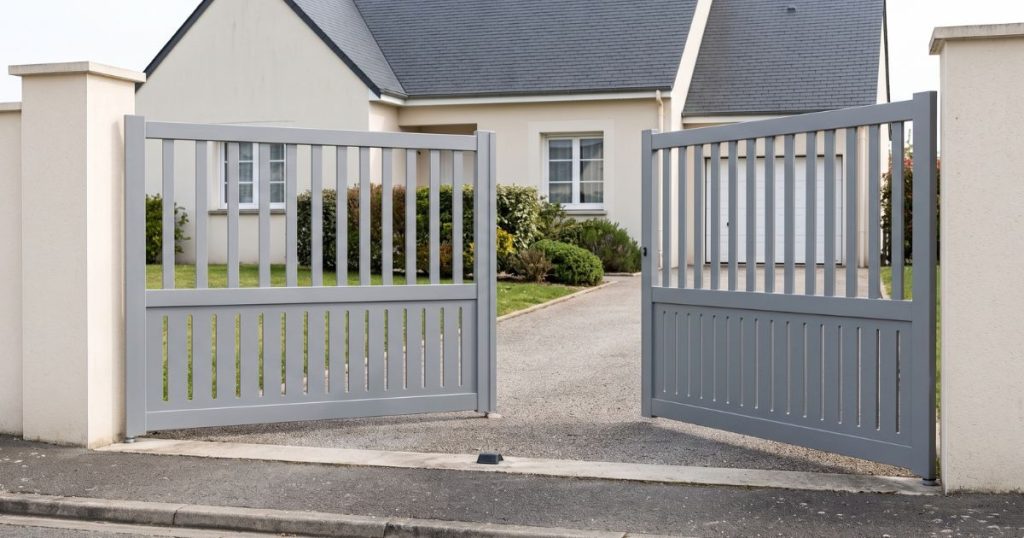

La distinction paraît théorique et elle ne l’est pas. Deux entrées équipées de la même paire de cellules ne sont pas protégées de la même façon si les boîtiers ne couvrent pas la même zone.

La question n’est pas de savoir si les cellules sont présentes, mais si un obstacle placé là où passe réellement quelqu’un interrompt le mouvement. Sur une entrée en pente, sur un passage biais, sur une cour où le portail s’ouvre vers un cheminement piéton, la réponse ne se déduit pas du bon de livraison.

L’essai, lui, tient en un geste. On place un obstacle dans le passage, à la hauteur où se trouve réellement un enfant ou un animal, et l’on regarde si le vantail s’arrête.

Un faisceau posé trop haut laisse sous lui un angle mort, et cet angle mort est précisément la zone où se tient ce qu’il faudrait protéger. La hauteur à laquelle les boîtiers sont fixés détermine donc ce que la détection couvre, et cette cote-là se prend sur votre entrée, jamais sur un plan.

Ce que contient un kit de motorisation, et ce qui arrive monté d’usine, est détaillé dans notre article sur la motorisation d’un portail. Le présent article traite d’autre chose : non pas de ce qui est fourni, mais de ce qu’il faut obtenir avec.

Le déverrouillage manuel se juge avant d’en avoir besoin

La norme consacre un article entier aux informations d’utilisation. Ce n’est pas une formalité administrative : c’est la reconnaissance qu’un équipement motorisé ne se laisse pas deviner, et que son détenteur doit savoir s’en servir dans les situations où il n’a pas le temps d’apprendre.

Le déverrouillage manuel en est l’exemple le plus net. Il sert le jour où le courant manque, où la carte ne répond plus, ou bien où quelqu’un doit passer sans attendre. Trois questions se posent ce jour-là, et aucune ne se règle à ce moment : où se trouve la commande, qui détient la clé qui l’ouvre, et de quel côté du portail faut-il se tenir pour l’atteindre.

Un cas revient plus souvent qu’on ne le croit : la clé de déverrouillage rangée à l’intérieur de la propriété, derrière le portail qu’elle est censée ouvrir. Tant que tout fonctionne, personne ne s’en aperçoit. Le jour où le portail reste fermé, la clé est du mauvais côté et il n’existe plus aucun moyen d’entrer. C’est la seule question à poser avant d’en avoir besoin, et elle se pose en dix secondes.

Ces trois réponses se transmettent en deux minutes le jour de la pose, et se cherchent pendant une heure le jour où elles servent. C’est tout l’écart entre une information reçue et une information cherchée.

Le feu n’arrête rien, il annonce

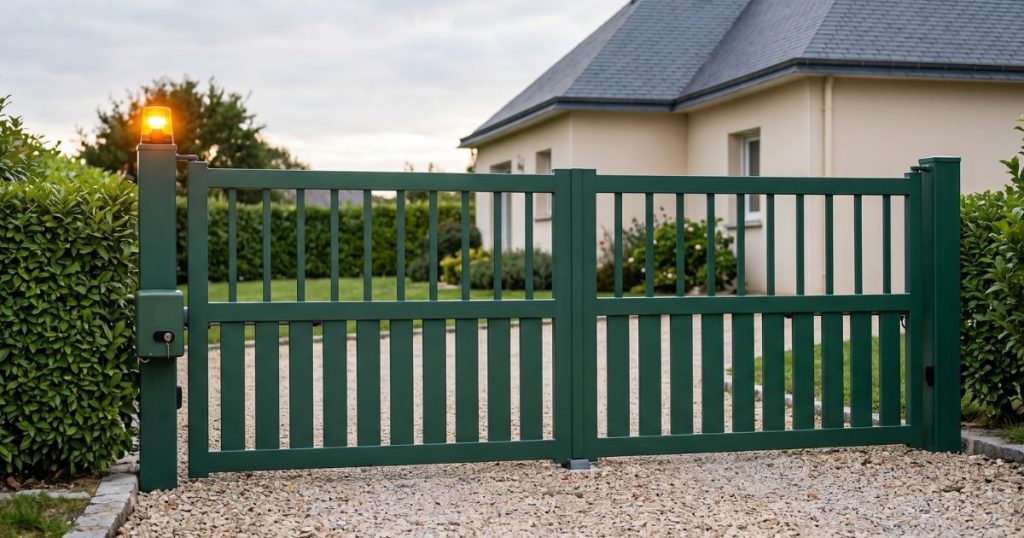

Le feu de signalisation appartient aux mesures de protection décrites par la norme, et il occupe une place particulière : il ne protège personne par lui-même. Il n’interrompt aucun mouvement, il ne détecte aucun obstacle, il n’exerce aucune force. Il prévient, et c’est toute sa fonction.

Cette modestie explique deux choses. D’abord pourquoi il ne remplace jamais une détection : un portail équipé d’un feu mais dont les cellules sont mal orientées n’est pas protégé, il est annoncé. Ensuite pourquoi son emplacement compte autant que sa présence, puisqu’un feu qu’on ne voit pas depuis l’endroit d’où l’on arrive n’avertit personne.

Deux choses décident de son efficacité, et aucune ne figure sur un bon de commande. La hauteur de pose d’abord : un feu fixé trop bas disparaît derrière un véhicule arrêté devant l’entrée, trop haut il sort du champ de vision de qui arrive à pied.

Le moment où il s’allume ensuite : un feu qui se déclenche en même temps que le mouvement ne prévient de rien, puisqu’il annonce ce qui a déjà commencé. Un feu qui prévient avant que le vantail ne bouge, et qui reste allumé tant qu’il bouge, laisse à celui qui arrive le temps de s’arrêter : c’est la seule chose qu’on lui demande.

Un portail qui donne directement sur une voie partagée change encore la lecture : ce n’est plus seulement le propriétaire qu’il faut avertir, mais le passant qui n’attendait rien. C’est le seul dispositif de l’installation qui s’adresse à quelqu’un d’extérieur au foyer.

Ce que la vérification demande, et ce qu’il en reste par écrit

Un article de la norme porte spécifiquement sur la vérification des exigences de sécurité. C’est la contrepartie logique de tout ce qui précède : des exigences posées sans moyen de les constater ne seraient que des intentions.

Une annexe informative propose par ailleurs un livret d’entretien. Informative signifie qu’elle est proposée et non imposée, et cette nuance a son importance : elle indique la direction sans créer l’obligation. Sur une maison individuelle, ce livret n’existe presque jamais, alors qu’un classeur et une facture par intervention suffiraient à le constituer.

Reste à savoir ce que cette vérification laisse derrière elle. Une trace utile tient en quatre lignes : la date, le nom de celui qui a procédé aux essais, ce qui a été éprouvé, et le résultat obtenu. Sans ces quatre éléments, il reste une affirmation orale, qui vaut ce que vaut la mémoire de deux personnes.

L’intérêt de cet écrit n’apparaît jamais le jour de la pose : il apparaît deux ans plus tard, quand le portail se comporte autrement et que personne ne sait dire ce qu’il faisait au départ. Un relevé daté transforme une impression en écart mesurable, et c’est la seule chose qui permette de savoir si un réglage a bougé ou si c’est le souvenir qui s’est déplacé.

Deux textes réglementaires souvent cités, et ce que chacun vise réellement

Deux textes reviennent dès qu’il est question de sécurité des portails automatiques, et ils sont fréquemment invoqués hors de leur champ. Leur intitulé suffit pourtant à les situer.

Texte	Ce qu’il vise
Arrêté du 21 décembre 1993	Les portes et portails automatiques sur les lieux de travail
Code de la construction et de l’habitation, section « sécurité des portes de garage »	Les portes et portails automatiques de garage dans les bâtiments d’habitation

Une entrée de maison individuelle n’est ni un lieu de travail, ni un garage. Pour elle, ce qui engage repose sur la déclaration du fabricant et sur le marquage apposé au titre de la norme de produit, dont l’administration rappelle qu’il matérialise l’engagement du fabricant sur la conformité de son produit.

D’où l’importance de ce qui se passe le jour de la pose : c’est le seul moment où quelqu’un vérifie, sur votre entrée, ce que le fabricant a déclaré en usine.

• Le mouvement s’arrête quand un obstacle se présente, là où passe réellement quelqu’un.
• L’effort réglé est celui qui permet de se dégager, et il n’a pas été remonté pour compenser autre chose.
• Le déverrouillage est accessible, sa clé est identifiée, et son fonctionnement a été montré.
• Le feu est visible depuis la direction d’où l’on arrive.
• Ces essais ont laissé une trace écrite, datée, avec le nom de qui les a faits.
