Les Différents Éléments d’une Fenêtre : Comprendre sa Composition

Les différents éléments d’une fenêtre : comprendre sa composition

Une fenêtre se compose de deux ensembles : le dormant, cadre fixe ancré dans la maçonnerie, et l’ouvrant, partie mobile qui porte le vitrage. Autour d’eux s’organisent le vitrage, les profilés, la quincaillerie et les joints, qui font l’isolation, l’étanchéité et la sécurité de la menuiserie.

Connaître les différents éléments d’une fenêtre sert à lire un devis, à comparer deux menuiseries et à poser les bonnes questions avant un remplacement. Voici chaque pièce, son nom exact, son rôle et les valeurs à vérifier, du dormant aux joints.

Sommaire

En bref :

  • Le dormant est le cadre fixe ancré dans le mur ; l’ouvrant, partie mobile, porte le vitrage et se verrouille sur lui.
  • Le coefficient Uw mesure l’isolation de la fenêtre entière : en rénovation, une fenêtre neuve doit afficher 1,9 W/m².K au plus.
  • La crémone, actionnée par la poignée, verrouille l’ouvrant en plusieurs points ; les paumelles le relient au dormant.
  • Les joints et le jet d’eau tiennent l’étanchéité à l’air et à l’eau, que le classement AEV de la fenêtre permet de comparer.

Vous avez un projet ?

Vous souhaitez obtenir plus d’informations sur nos services ou obtenir un devis ?
Contactez-nous 📩

Rapide et sans engagement !

Le dormant : le cadre fixe ancré dans le mur

Le dormant, aussi appelé bâti ou cadre, est la partie fixe de la fenêtre, ancrée dans la maçonnerie. Il entoure l’ouverture du mur et porte tous les autres éléments : c’est sur lui que l’ouvrant s’articule et se verrouille. Le dormant se compose de deux montants verticaux, d’une traverse haute et d’une traverse basse, la pièce d’appui, dont le profil renvoie l’eau de pluie vers l’extérieur. Sur une fenêtre PVC ou aluminium, de petites ouvertures de drainage dans la pièce d’appui évacuent l’eau qui s’infiltre dans la feuillure.

Pourquoi l’état du dormant compte au remplacement

Un dormant mal ajusté ou dégradé laisse passer l’air et l’eau à sa jonction avec le mur, quel que soit le vitrage posé. En rénovation, un dormant sain peut être conservé : la nouvelle fenêtre se pose dessus, c’est la pose en rénovation, qui limite les reprises de maçonnerie mais réduit un peu la surface vitrée. Un dormant abîmé, humide ou mal fixé impose une dépose totale. Notre guide sur la pose en rénovation ou la dépose totale détaille les deux méthodes. Chez Kalio Menuiserie, la dépose de l’ancienne fenêtre figure sur une ligne distincte du devis, envoyé après la visite et le relevé des cotes.

L’ouvrant : la partie mobile qui porte le vitrage

L’ouvrant, aussi appelé vantail, est la partie mobile de la fenêtre, celle que l’on manœuvre pour ouvrir et fermer. Il porte le vitrage, maintenu dans sa feuillure par des parcloses, de fines baguettes posées côté intérieur. Sur une fenêtre à deux vantaux, les deux ouvrants se rejoignent au centre sur le battement, un profil vertical qui ferme le joint entre eux sans montant fixe. En bas de l’ouvrant, le jet d’eau, ou rejet d’eau, forme une saillie qui écarte l’eau de pluie de la jonction avec la pièce d’appui.

Plusieurs types d’ouverture existent. La fenêtre à la française s’ouvre vers l’intérieur sur un axe vertical. La fenêtre oscillo-battante s’ouvre de la même façon et bascule aussi par le haut, ce qui aère la pièce sans laisser l’ouvrant grand ouvert. La fenêtre coulissante glisse sur un rail, sans empiéter sur la pièce, ce qui la destine aux espaces restreints et aux grandes baies.

Le choix de l’ouvrant dépend de l’usage de la pièce, de la place disponible devant la fenêtre et du besoin d’aération. Dans une chambre d’enfant, l’oscillo-battant permet de ventiler la pièce fenêtre basculée, sans ouvrant grand ouvert. Devant une terrasse, un coulissant libère l’espace intérieur et facilite le passage.

Le vitrage, cœur de la performance thermique

Le vitrage occupe la plus grande surface de la fenêtre et porte l’essentiel de sa performance thermique. Le double vitrage est aujourd’hui la norme : deux verres séparés par une lame de gaz, de l’argon le plus souvent, qui freine les échanges de chaleur. Un intercalaire court sur le pourtour et maintient l’écart entre les deux verres ; en version isolante, il limite le pont thermique au bord du vitrage. Notre guide sur le choix du vitrage compare les compositions courantes.

Le triple vitrage renforce l’isolation sur une façade nord ou une pièce exposée au vent. Il réduit en revanche les apports solaires gratuits et alourdit l’ouvrant, ce qui le rend moins utile sur une façade bien ensoleillée. Sur une façade sud, un double vitrage à isolation renforcée offre souvent le meilleur équilibre entre isolation l’hiver et chaleur gratuite du soleil.

Comment lire les coefficients Ug, Uw et Sw

Le coefficient Ug (g pour glass) mesure la déperdition de chaleur du vitrage seul ; un double vitrage à isolation renforcée affiche environ 1,1 W/m².K. Le coefficient Uw (w pour window) mesure celle de la fenêtre entière, vitrage, cadre et intercalaire compris : c’est lui qui permet de comparer deux menuiseries, et plus il est bas, mieux la fenêtre isole. Le facteur solaire Sw indique la part de l’énergie du soleil qui traverse la fenêtre, sur une échelle de 0 à 1. Notre article sur le coefficient Uw détaille sa lecture.

En rénovation, une fenêtre neuve de plus de 0,5 m² doit afficher un Uw de 1,9 W/m².K au plus, selon la réglementation thermique des bâtiments existants. Pour bénéficier de la TVA à 5,5 %, la fenêtre doit atteindre un Uw de 1,3 W/m².K au plus avec un Sw d’au moins 0,3, ou un Uw de 1,7 W/m².K au plus avec un Sw d’au moins 0,36, dans un logement achevé depuis plus de deux ans ; à défaut, la TVA est de 10 %. En construction neuve, la RE 2020, réglementation environnementale des bâtiments neufs depuis 2022, ne fixe aucun Uw par fenêtre : elle évalue le bâtiment dans son ensemble.

Sur nos fenêtres PVC, le Uw va de 1,7 W/m².K de série sur la gamme Confort à 1,2 W/m².K sur la gamme Confort+ avec le vitrage en option, et descend à 0,9 W/m².K en triple vitrage sur la gamme Premium. Le devis indique le Uw et le Sw de chaque fenêtre, ce qui permet de vérifier le taux de TVA appliqué.

Montants, traverses et meneaux : l’ossature du cadre

Les montants, verticaux, et les traverses, horizontales, forment l’ossature du dormant comme de l’ouvrant. Ils donnent sa rigidité à la menuiserie et tiennent le poids du vitrage, d’autant plus lourd que la fenêtre est grande ou en triple vitrage. Sur une grande dimension, les profilés PVC reçoivent des renforts en acier. Les profilés en aluminium, plus fins à rigidité égale, laissent un clair de vitrage plus grand, c’est-à-dire une surface de verre visible plus importante.

Le meneau est un montant fixe intermédiaire qui divise la fenêtre en plusieurs parties, par exemple pour associer un ouvrant et un châssis fixe. Il ne faut pas le confondre avec le battement, qui sépare deux ouvrants sans montant fixe, ni avec les petits bois, ces baguettes décoratives qui découpent visuellement le vitrage sur les maisons de caractère.

La quincaillerie : paumelles, crémone et poignée

La quincaillerie, aussi appelée ferrage, regroupe les pièces métalliques qui font pivoter, verrouiller et manœuvrer l’ouvrant. Les paumelles, des charnières, relient l’ouvrant au dormant et portent son poids ; sur une fenêtre oscillo-battante, un compas en partie haute guide le basculement. Une quincaillerie bien réglée garde une manœuvre fluide au fil des années, alors qu’un ouvrant qui frotte ou s’affaisse signale un réglage à reprendre.

La crémone est le mécanisme de verrouillage actionné par la poignée : en tournant, elle déplace une tringle qui engage des points de fermeture dans des gâches fixées sur le dormant. Plus les points sont nombreux et répartis sur la hauteur, mieux l’ouvrant résiste à une tentative d’effraction. La poignée se choisit selon le type d’ouverture ; au rez-de-chaussée, une poignée à clé ajoute un verrou.

Les joints d’étanchéité, posés en périphérie du dormant et de l’ouvrant, assurent l’étanchéité à l’air et à l’eau quand la fenêtre est fermée. Un joint écrasé ou durci laisse passer l’air, même derrière un vitrage performant. Cette étanchéité se mesure par le classement AEV : perméabilité à l’air (A), étanchéité à l’eau (E) et résistance au vent (V), des performances déclarées selon la norme produit NF EN 14351-1. Joints, classement AEV et points de fermeture se comparent ensemble d’une offre à l’autre : notre guide sur les composants d’une fenêtre qui pèsent sur l’isolation et la sécurité les reprend dans cet ordre.

Nom des pièces d’une fenêtre en un tableau

Le tableau ci-dessous réunit les pièces d’une fenêtre, l’endroit où elles se trouvent et leur rôle. Il sert de mémo pour lire un devis ou une fiche technique, où ces termes reviennent sans être expliqués. Les mots qui décrivent l’ouverture autour de la fenêtre, comme l’allège, le rejingot ou la tapée, sont définis un à un dans notre lexique des fenêtres de A à Z.

Nom des pièces d’une fenêtre et leur rôle

ÉlémentOù il se trouveSon rôle
DormantCadre fixeAncré dans la maçonnerie, il porte l’ouvrant, la quincaillerie et les joints.
Pièce d’appuiTraverse basse du dormantReçoit l’ouvrant en partie basse et évacue l’eau vers l’extérieur.
Ouvrant (vantail)Partie mobilePorte le vitrage et pivote, bascule ou coulisse pour ouvrir.
BattementJonction de deux ouvrantsFerme le joint central d’une fenêtre à deux vantaux, sans montant fixe.
Jet d’eauBas de l’ouvrantProfil en saillie qui écarte l’eau de pluie de la jonction avec le dormant.
ParcloseOuvrantBaguette qui maintient le vitrage dans sa feuillure.
IntercalaireVitrageMaintient l’écart entre les verres ; en version isolante, il limite le pont thermique en bord de vitrage.
MeneauDormantMontant fixe intermédiaire qui divise la fenêtre, par exemple entre un ouvrant et un châssis fixe.
PaumelleQuincaillerieCharnière qui relie l’ouvrant au dormant et porte son poids.
CrémoneQuincaillerieMécanisme actionné par la poignée qui verrouille l’ouvrant en plusieurs points.
Joint d’étanchéitéDormant et ouvrantAssure l’étanchéité à l’air et à l’eau, fenêtre fermée.

Vocabulaire commun aux fenêtres PVC, aluminium, bois et mixtes. Le nom d’une même pièce peut varier selon le matériau.

Quel matériau pour le cadre de la fenêtre ?

Le dormant et l’ouvrant se fabriquent en PVC, en aluminium, en bois ou en mixte bois-aluminium. Le matériau du cadre change l’épaisseur des profilés, l’entretien, l’aspect et la surface vitrée, les éléments décrits plus haut restant les mêmes. Pour un projet de remplacement, ce choix se fait au moment de la demande de devis de fenêtres sur mesure : le devis précise ensuite le dormant, l’ouvrant, le vitrage et la quincaillerie retenus pour chaque fenêtre.

Le PVC

Le PVC est le matériau le plus répandu en rénovation pour son rapport qualité prix. Ses profilés à plusieurs chambres isolent bien du froid et du bruit, et il ne demande qu’un nettoyage à l’eau savonneuse. Ses profilés sont en revanche plus épais que ceux de l’aluminium, ce qui réduit un peu le clair de vitrage. Une fenêtre PVC se compose ainsi d’un dormant et d’un ouvrant en profilés à plusieurs chambres, renforcés d’acier sur les grandes dimensions, d’un double ou triple vitrage maintenu par des parcloses, de joints d’étanchéité et d’une quincaillerie logée dans les profilés.

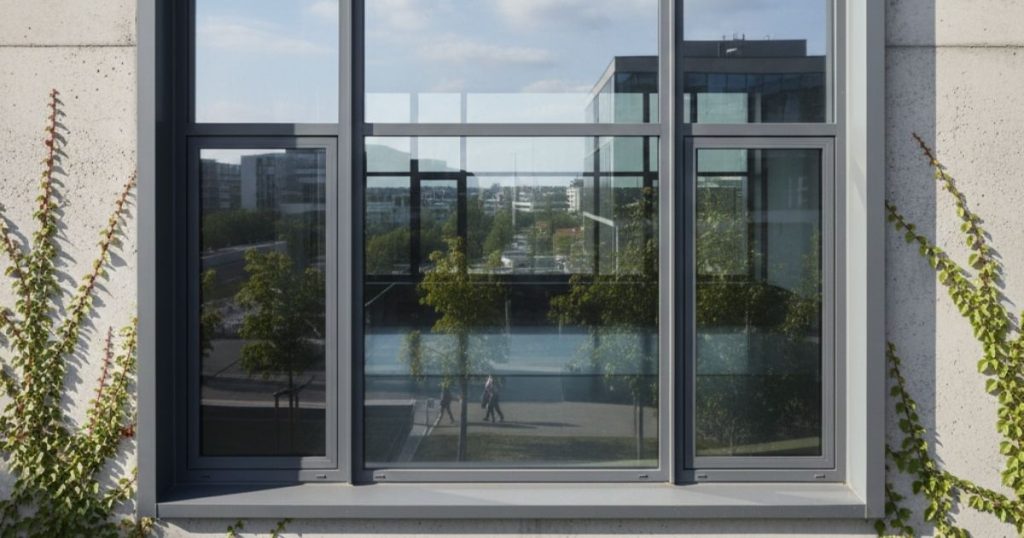

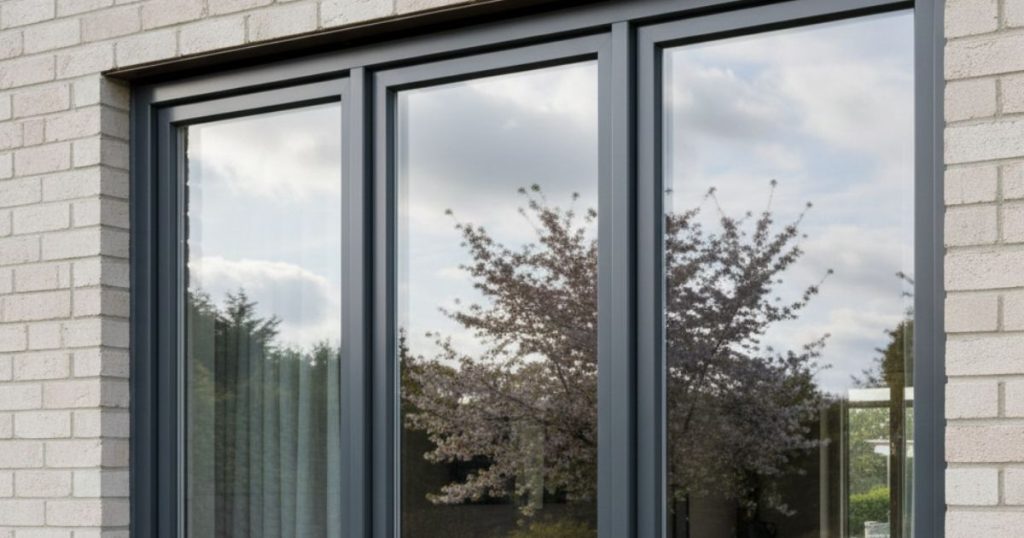

L’aluminium

L’aluminium se distingue par sa finesse et sa rigidité : il permet de grandes baies aux montants discrets, prisées sur les architectures contemporaines. Une rupture de pont thermique, barrette isolante insérée entre les profilés intérieur et extérieur, limite le passage du froid à travers le métal et lui donne une isolation adaptée à la rénovation.

Le bois

Le bois apporte chaleur et authenticité, et il est souvent attendu sur les maisons anciennes, notamment aux abords d’un monument historique, où l’architecte des Bâtiments de France donne son avis sur les travaux. Bon isolant naturel, il demande un entretien régulier, lasure ou peinture, pour garder ses qualités dans le temps.

Le mixte bois-aluminium

Le mixte bois-aluminium associe le bois côté intérieur et l’aluminium côté extérieur : l’aspect chaleureux du bois dans la pièce, la résistance de l’aluminium aux intempéries en façade, avec peu d’entretien extérieur.

Vos questions fréquentes

Une fenêtre performante, élément par élément

Chaque élément de la fenêtre compte : un vitrage performant perd son intérêt si le dormant est mal calé, si les joints fuient ou si la crémone ne verrouille plus. Pour comparer deux menuiseries, demandez le Uw de la fenêtre entière, son classement AEV et le nombre de points de fermeture, plutôt que le seul Ug du vitrage. Toutes les fenêtres Kalio Menuiserie sont fabriquées aux cotes relevées sur place, et la pose est réalisée par nos équipes.

Vous remplacez vos fenêtres ? Découvrez notre offre de pose de fenêtres PVC, aluminium et bois et demandez votre devis gratuit, ou appelez-nous au 07 81 68 83 94.

Sources
ADEME, Travaux de rénovation, la réglementation thermique, novembre 2018.
Ministère de l’Économie, TVA à taux réduit : pour quels travaux ?, economie.gouv.fr.
AFNOR, Windows and doors – Product standard, performance characteristics – Part 1: Windows and external pedestrian doorsets, NF EN 14351-1+A2.
